    空調電機控制器功能測試




    在家電行業，空調普遍成為大眾的首選。面對溫度調節和在不同環境下的長期運行，其內部電機控制器的工作要求越來越嚴格，要求的性能測試也越來越準確。為了實現高質量、高精度的功能測試，通過多臺儀器的配合，實現了空調電機控制器的精確測試。





















    測試需求














    • 全自動測試
    • 電壓測試
    • FG 波形測試的空載動態檢測
    • 霍爾 UVW 波形測試
    • 示波器動態測試
    • 支持掃碼測試
    • 支持 MES 對接功能
    • 數據讀取、寫入和存儲功能


























    實施方案












    通過對測試需求的詳細分析，PTI非標ATE測試系統 PTI-300 滿足所有要求的測試功能，因此本項目使用 PTI-300 進行方案實施。

















    文案詳述
    測試設備組件
















    靜態檢測測試方法與判定標準















    檢測內容Test method測試值備注
    VDC萬用表測試電壓45V~50VVDC
     VCC 萬用表測試電壓 15V~17.5V Vcc
    VREG萬用表測試電壓4.5V~5.5VIC Pin7
     VSP 萬用表測試電壓 6.2V~6.5V IC Pin6
    REV萬用表測試電壓≤1VIC Pin17
    FGS萬用表測試電壓4V~5.5VIC Pin18


























    空載動態檢測FG波形與霍爾UVW波形









    通過軟件控制，開環電源板接入電源，將電壓升至額定電壓后，將電機調至1450 轉時測試（出廠前已經固定轉速，測試不需在調)，通過DS0X2014A 示波器檢測檢測 FG 波形與霍爾 UVW 波形，按附表測試條件檢測，結果應符合表中要求。























    動態檢測標準















    檢測內容測試方法測試值備注
     FG(藍色端子)示波器測試波形示波器檢測波形 FG輸出280~300Hz
      霍爾(UVW)  示波器測試波形  示波器檢測波形IPM 三相輸出 U,V,W 15500~17500HZ，U幅值 50~53


























    方案特點

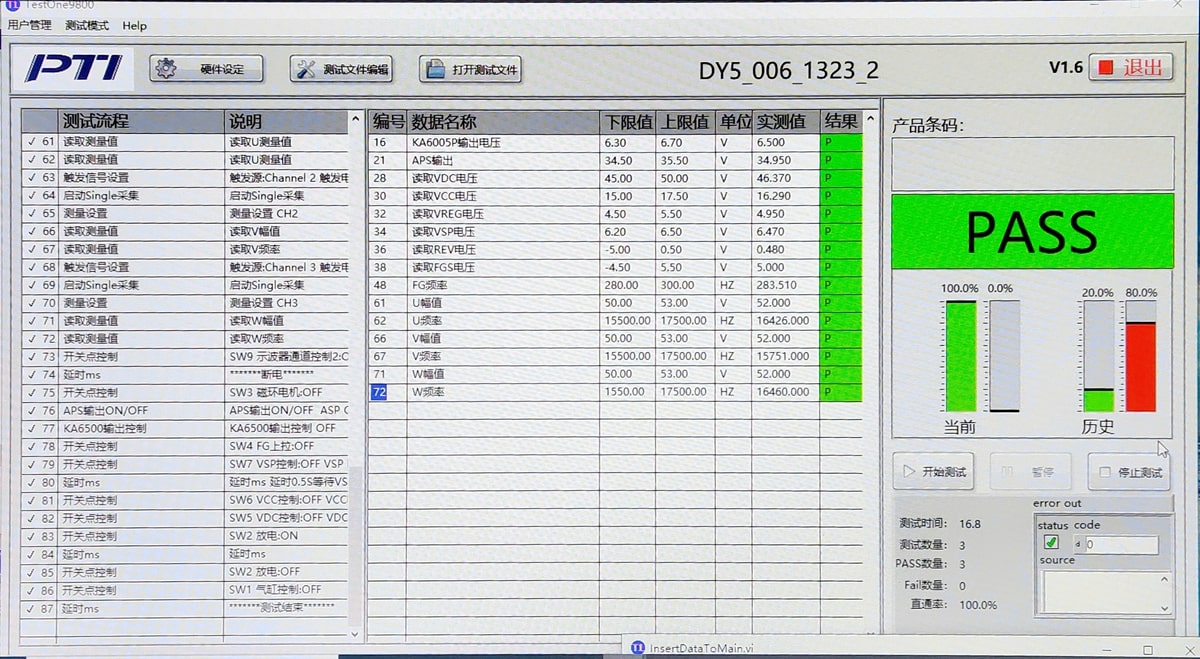

    ■ 測試系統為多用戶管理權限，可自定用戶和密碼





    ■ 測試程序根據產品測試要求快捷編輯





    ■ 測試程序名稱根據產品可自定義編輯





    ■ 軟件可設置手動掃碼，自動掃碼，條碼關閉功能





    ■ 測試數據可上傳MES 系統和本地數據保存 CSV 格式





    ■ 測試模式有單步測試，測試NG停止，NG打印三種模式





    ■ 軟件打開時有設備儀表通訊自我檢查功能





    ■ 軟件中有測試數據統計功能，有數量，直通率，時間等
